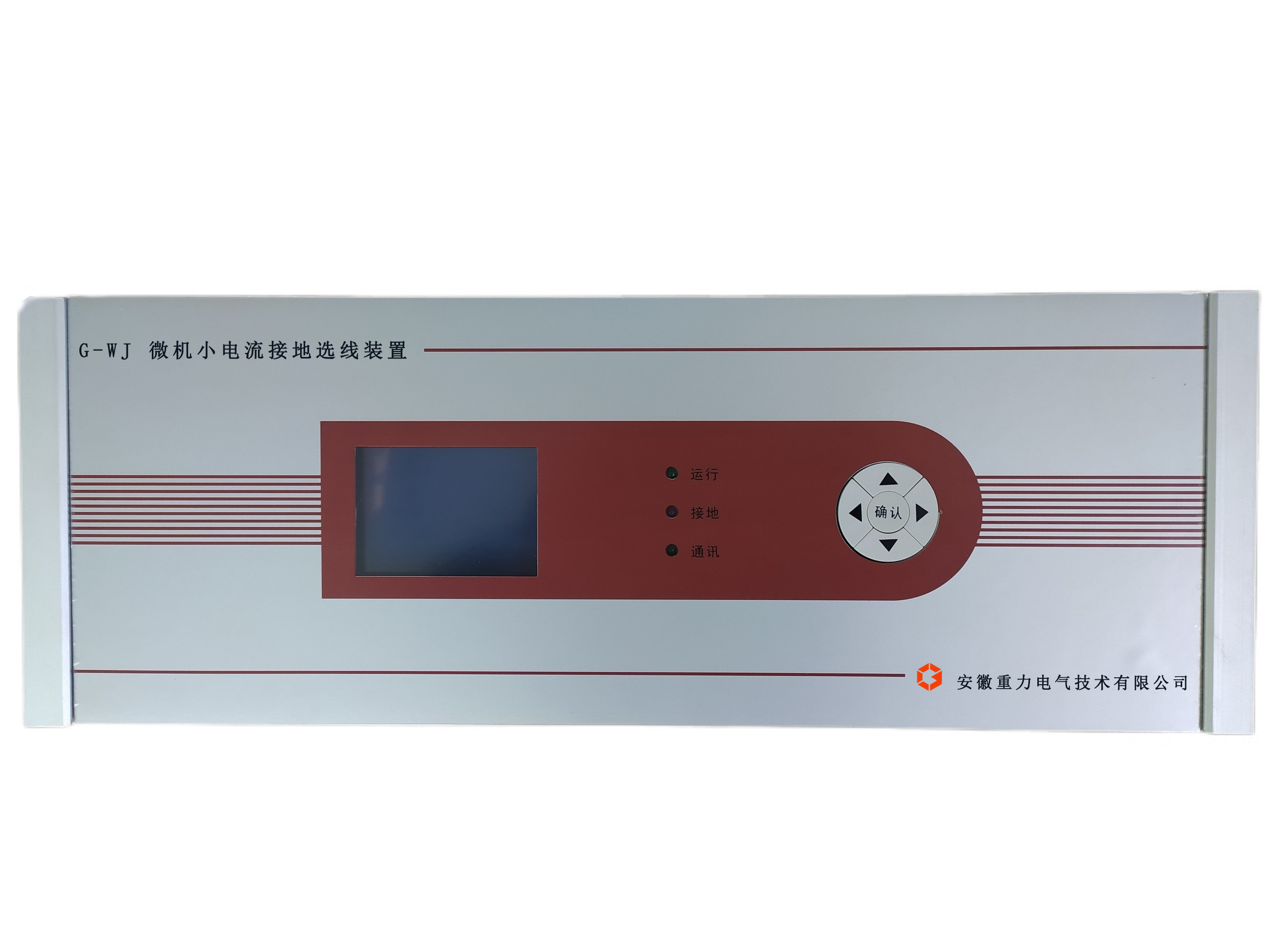

小電流接地選線裝置 G-WJ
一、適用范圍
適用于 3KV － 66KV 中性點不接地或中性點經電阻、消弧線圈接地系統的單相接地選線，用于電力系統 的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統，能夠指示出發生 單相接地故障的線路。
二、產品功能
● 自動選線：根據單相接地故障主要特征量自身變化及橫向比對結果，能快速準確地選出故障線路。其中 鋁合金殼體（FHDX）現場綜合選線準確率可達 99% 以上；
● 故障報警：當系統發生斷線運行或鐵磁諧振故障時能發出故障報警信號，裝置還具備自檢功能，發生裝 置故障或裝置掉電時能自動報警；
● 事件記憶：裝置能記錄最近 50 次故障信息，包括故障線路編號、故障發生時間、電流大??；
● 遠程通訊：本產品具備遠程通訊功能，配備 RS485 通訊接口，并具有標準的 MODBUS 協議；
● 自動校時：針對有衛星校時裝置的現場，可實現 B 碼校時（只有鋁合金殼體有該功能，選配）。
三、產品特點：
1強大穩定的硬件平臺
a) ARM系統，保護和監控相對獨立，更加穩定可靠；
b) Samsung主流32位微處理器，數據處理和邏輯運算能力強大；
c) 12片16位AD，每周波512點同時采樣；
d) 功能強大的FPGA，控制AD采樣和實現邏輯編程出口
e) 以太網+RS485通訊模式，并集成了IEC870-5-103平衡式傳輸規約，各通訊通道完全獨立；
f) 具有打印功能，可實現就地打印;
g) 全觸摸屏設計，面板無需按鍵，更加可靠。
2 嵌入式實時多任務操作系統
a) 采用嵌入式實時多任務操作系統linux，對硬件資源進行最有效的管理；
b) 充分滿足電力系統對實時性的要求。
3人性化的設計理念
a) 全漢化觸摸彩色液晶屏幕顯示，操作簡單、方便，提供全程在線幫助菜單和圖形化、表格化的輸出界面；
b) 可以獨立整定多套保護定值，定值在線整定和切換，完全方便；
c) 即插即用的設計理念；
d) 過程全息再現技術的運用；
e) 故障錄波波形顯示
f) 適合工業美觀的外觀設計。
4免調節、易維護的概念設計
a) 整機無可調節元件，選用高精度、高穩定的工業級器件，保證正常運行高精度，避免因環境改變或長期運行而造成的采樣誤差增 大；
b) 具備完善的自檢功能，裝置異?？梢远ㄎ坏叫酒?；
5專業化的結構設計
a) 裝置采用整面板背插式結構設計，強弱電完全分開，電磁兼容性能卓越；
b) 整機密封性好，精心的防塵、抗震設計，可實現全分散安裝，不需要任何外部抗干擾器件；
c) 功能的模塊化設計，功能的增減和移動可以通過插件的拔插實現，即插即用。
d)適用范圍廣,適用于中性點不接地/經消弧線圈接地/經大電阻接地系統；適用于架空線/電纜線系統；長短線不限，并聯運行的出線數不限;可區分線路
