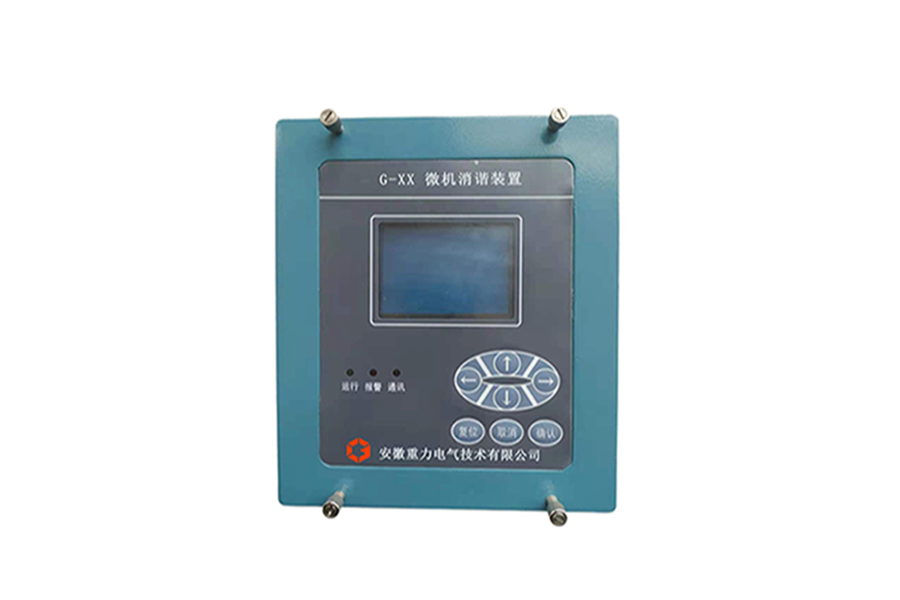

微機消諧裝置 G-XX
一、產品概述
G-XX系列微機智能消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、過壓故障和諧振故障。
當電網發生諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
二、裝置性能
(1)海拔高度：小于2000m，特殊情況下可達4000m；
(2)工作環境溫度：-10℃- 60℃；
(3)空氣相對濕度：90% (25℃)、50% (40℃)
(4)使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體；
(5)安裝地點具有防風、防雨和防塵設施。
(6) 可消除諧振頻率：2.5HZ( 1/20分頻), 5HZ( 1/10分頻),7HZ( 1/7分頻), 10HZ( 1/5分頻),17Hz（1/3分頻），25Hz（1/2分頻），50Hz（工頻），150Hz（3倍頻），300Hz（6倍頻）。
三、產品功能及特點
(1)模塊化設計，結構緊湊，技術先進，高速ARM核處理器使運算實時性和動作準確性得以保證；
(2)實時監控系統狀態，對出現的異常運行狀態（接地故障、過壓故障和電網諧振）做出準確判斷，并作出及時動作；
(3)工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態；
(4)故障追憶功能，顯示近10次歷史故障記錄；
(5)具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
(6)雙硬件看門狗電路確保軟件運行的可靠性；
(7)中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
