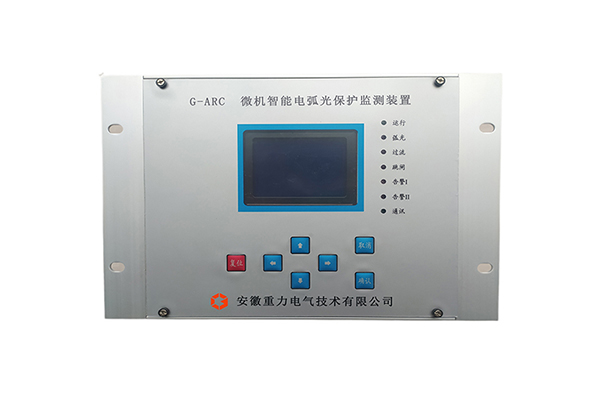

電弧光保護裝置 G-ARC
一、產品概述

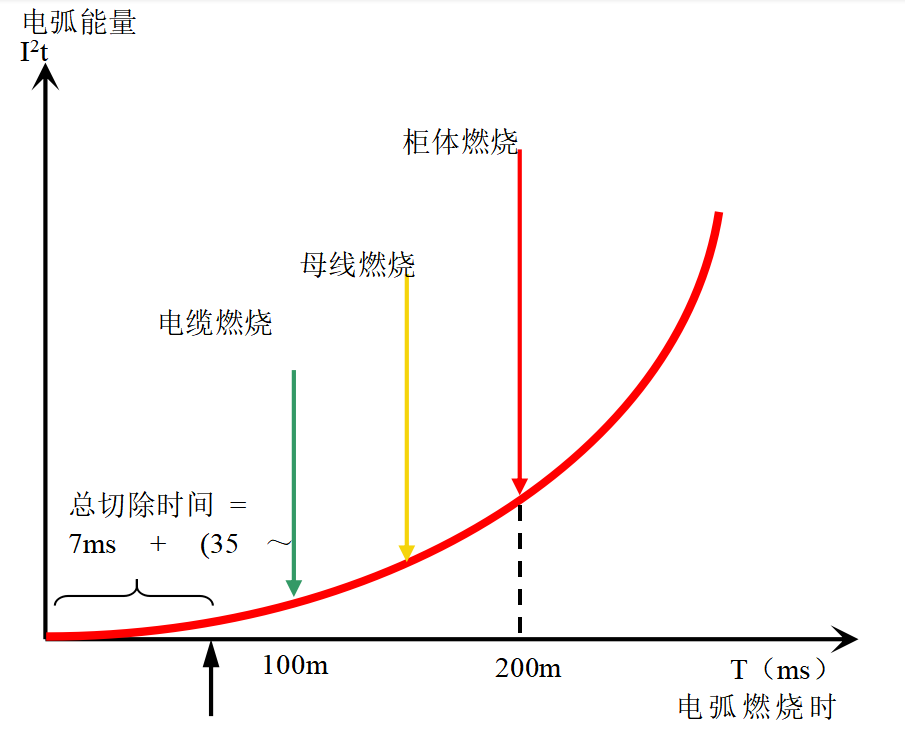

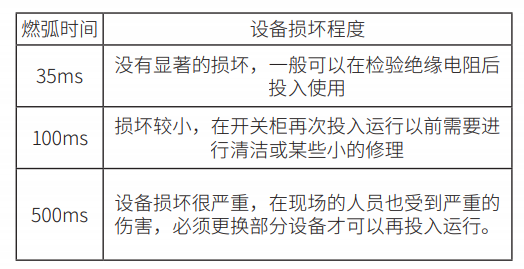

開關柜內的發生短路弧光的功率可高達 100MW，電弧燃燒所產生的能量與電弧的燃燒時間及短路電流變 化值呈指數倍增長（如下圖所示），燃燒產生的高溫、高壓將會逐步摧毀元器件、銅排以及成列的開關柜， 高明亮的弧光和有毒氣體對人體也有巨大的傷害。在當前電力系統中，大多采用微機繼電保護裝置作為線路 或設備出現各類故障的防控措施，這些保護裝置的原理無一例外地采用了被保護設備故障前后各種電氣量（如 電壓、電流）的突變作為判據。 事實上，電力系統的各種事故都是由小故障慢發展而來的，等到保護跳閘的時候往往故障已經被擴大化。 因此，亟待有一種保護裝置，能夠在故障發展的初始階段就能夠有效識別故障并通知用戶做出反映，以防止 事故最終擴大，給用戶造成更大的損失 。
我公司根據國內外實際應用情況，吸收國外電弧光保護的特點，針對國內外電力系統電弧光保護特點，研發生產出了G-ARC電弧光保護系統，為中低壓開關柜系統提供完美的電弧光保護解決方案。
產品功能及特點：
1.兩組三相電流、零序電流和檢測；
2.160*160尺寸LCD顯示，支持中文和英文菜單；
3.標配4路高速跳閘接點；4路開入量；4路可編程繼電器輸出
4.裝置最多可以接入20路弧光傳感器信號；
5.事件記錄、故障波形集成到電弧光保護系統中，來提高故障前后的分析能力，包括電流錄波和弧光記錄，電流錄波記錄保護故障前2周波，故障后10周波，錄波數據不少于8條；
6.跳閘邏輯可選，弧光或者弧光加電流，確保跳閘可靠性；
7.網絡通訊接口,TCP/IP協議
8.具有連接擴展I/O單元的接口2組；
9.標準RS485通訊接口，支持MODBUS標準規約；
10.裝置具有對時功能（B碼對時）
11.單元自檢功能，包括裝置硬件故障，軟件故障、電弧光傳感器異常、裝置失電等，并且給出告警繼電器信號，確保持續可靠運行；
12.斷路器失靈保護功能；
