諧波主要危害：
1.增加電力設施負荷，降低系統功率因數，降低發電、輸電及用電設備的有效容量和效率，造成設備浪費、線路浪費和電能損失；
2.引起無功補償電容器諧振和諧波電流放大，導致電容器組因過電流或過電壓而損壞或無法投入運行；
3.產生脈動轉矩致使電動機振動，影響產品質量和電機壽命；
4.由于渦流和集膚效應，使電機、變壓器、輸電線路等產生附加功率損耗而過熱，浪費電能并加速絕緣老化；
5.諧波電壓以正比于其峰值電壓的形式增強了絕緣介質的電場強度，降低設備使用壽命；
6.零序（3的倍數次）諧波電流會導致三相四線系統的中線過載，并在三角形接法的變壓器繞組內產生環流，使繞組電流超過額定值，嚴重時甚至引發事故。
7.諧波會改變保護繼電器的動作特性，引起繼電保護設施的誤動作，造成繼電保護等自動裝置工作紊亂；
8.諧波變改變了電壓或電流的變化率和峰值，延緩電弧熄滅，影響斷路器的分?jǐn)嗳萘浚?/p>
9.使計量儀表特別是感應式電能表產生計量誤差；
10.干擾鄰近的電力電子設備、工業控制設備和通訊設備，影響設備的正常運行。

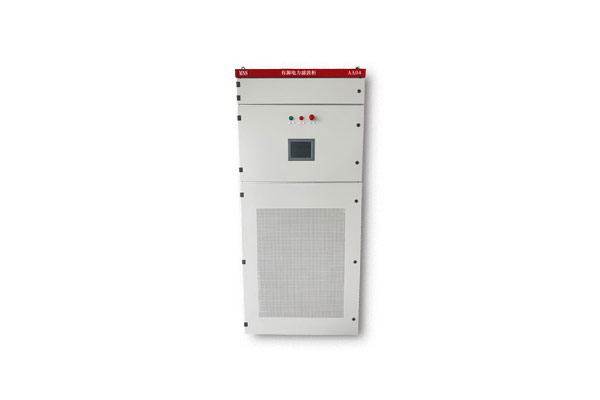

我司研發生產的G-APF有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。
產品功能及特點：
1.動態有源濾波，全面改善電能質量；
2.DSP全數字控制，20KHz開關頻率，對負載的動態變化迅速響應；
3.諧波補償次數可選擇，最高能濾除50次諧波；
4.薩頓斯有源電力濾波器可選擇同時補償無功；
5.具備三相不平衡補償能力；
6.具有自動限流功能，不會發生過載；
7.效率高，滿載損耗小于2.57；
8.并聯安裝方式，安裝簡單，體積小；
9.降低線路損耗，消除諧波引起的變壓器和電機發熱，實現系統大幅度節能；
10.有源電力濾波器的濾波效果不受系統阻抗變化影響，并能自動抑制系統諧振；
11.按照配電結構，可選擇局部補償、部分補償或總補償，CT可位于電源側或負載側；12.易于擴展和冗余設計，可最多10臺并聯運行。
